Electroválvula de accionamiento directo 2/2 vías, G 1/8″ – G1/4″

datos técnicos

Datos técnicos

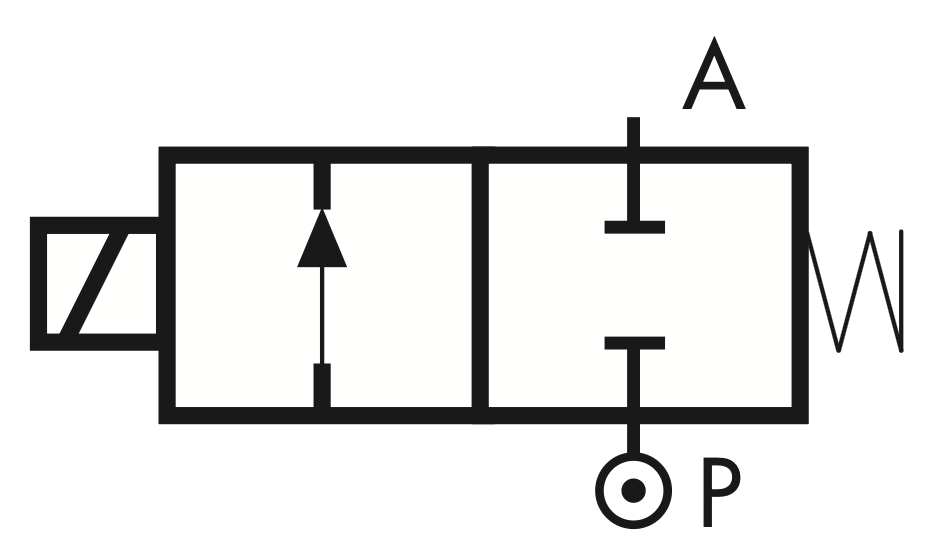

NC normalmente cerrada Tipo: D298/299
Material del cuerpo	acero inoxidable (1.4305 EN 10088/AISI 303)
Material del orificio	acero inoxidable (1.4305 EN 10088/AISI 303)
Material del piloto	acero inoxidable
Grado de protección	IP 65 (con conector y cierre)

ventajas

opciones

Opciones
Versión disponible con cuerpo con rosca 1/8″ (Ej. cód. D298DVC), con rendimiento igual al orificio correspondiente de la versión de 1/4″ (Ej. cód. D299DVC)
Anillo de desfasamiento en plata (Ej. cód. D299DVCA)
Conexión NPT bajo pedido, puede estar sujeto a lote mínimo de compra (Ej. cód. D299DVCN)

accesorios

Taula de selecció

Dimensions i pesos

Taula de selecció

Aplicaciones generales

Válvula	ø nominal	Coef. de caudal Kvs	Campo de presión			Bobinas
Válvula	ø nominal	Coef. de caudal Kvs	mín	máx. CA	máx. CC	Bobinas
Código	[mm]	[l/min]	[barg]	[barg]	[barg]	Código	[Volts/Hz]
D299DVC	1.5	1.2	0	24	24	7250	24 VCC
D299DVG	2.5	3.3	0	18	18	7200	24 V 50/60 Hz
D299DVH	3.0	4.5	0	15	10	7400	110 V 50 Hz – 120 V 60 Hz
D299DVL	4.0	6.0	0	10	5.5	7600	200 V 50 Hz – 220 V 60 Hz
D299DVN	5.0	7.5	0	5	2.5	7700	230 V 50 Hz – 240 V 60 Hz

D298/299 – cierre del piloto en FKM, NC –
Fluidos: agua, aceite, aire y fluidos agressivos
Temperatura del fluido: -10 a +130 °C
Temperatura ambiente: -10 a +50 °C
Material del cierre piloto: FKM para productos alimenticios
Potencia de la bobina: CA 18 VA (servicio)
CA 36 VA (punta)
CC 14 W
Opciones
Cierre en EPDM, temperatura máx. 120 °C
(Ej. cód. D298DEH)

Industria química

Válvula	ø nominal	Coef. de caudal Kvs	Campo de presión			Bobinas
Válvula	ø nominal	Coef. de caudal Kvs	mín	máx. CA	máx. CC	Bobinas
Código	[mm]	[l/min]	[barg]	[barg]	[barg]	Código	[Volts/Hz]
D299DKE	2.0	2.3	0	20	20	7250	24 VCC
D299DKG	2.5	3.3	0	18	16	7200	24 V 50/60 Hz
D299DKH	3.0	4.5	0	15	8	7400	110 V 50 Hz – 120 V 60 Hz
						7600	200 V 50 Hz – 220 V 60 Hz
						7700	230 V 50 Hz – 240 V 60 Hz

D298/299 – cierre del piloto en FKM, NC –
Fluidos: productos químicos
Temperatura del fluido: -10 a +130 °C
Temperatura ambiente: -10 a +50 °C
Material del cierre piloto: Kalrez® Spectrum™ 6375
Potencia de la bobina: CA 18 VA (servicio)
CA 36 VA (punta)
CC 14 W
Opciones
Tratamiento anticorrosión (Ej. cód. D299DKEF)

Alta presión

Válvula	ø nominal	Coef. de caudal Kvs	Campo de presión			Bobinas
Válvula	ø nominal	Coef. de caudal Kvs	mín	máx. CA	máx. CC	Bobinas
Código	[mm]	[l/min]	[barg]	[barg]	[barg]	Código	[Volts/Hz]
D299DRB1	1.2	0.7	0	200	110	72Z1	24 VCC
D299DRC1	1.5	1.2	0	200	80	72K1	24 V 50/60 Hz
D299DRE1	2.0	2.3	0	140	30	74K1	110 V 50 Hz – 120 V 60 Hz
D299DRG1	2.5	3.3	0	90	23	77K1	230 V 50 Hz – 240 V 60 Hz
D299DRH1	3.0	4.5	0	50	14

D298/299 – cierre del piloto en rubí, NC –

Fluidos¹: agua, aceite, aire y fluidos agressivos
Temperatura del fluido: -10 a +130 °C
Temperatura ambiente: -10 a +50 °C
Material del cierre piloto: Rubí
Potencia de la bobina: CA 25 VA (servicio)
CA 50 VA (punta)
CC 22 W

Notas
Tubo torneado (sin soldadura) estándar
¹ Con aire y gas es posible que haya una pérdida de aproximadamente 1,5 ml/min con la presión máx. de funcionamiento
